教程:基本逻辑门

逻辑门是一种使用红石电路及红石信号达到目标输出的方法。它与计算机逻辑门原理相近，但也有一些区别。基本的红石电路和逻辑门信息需要我们学习，特别是一些初学者要注意。

基本信息

1. 以下是一些要知道的基本的红石电路和逻辑门信息：

• 红石电源有好几种：按钮、拉杆、压力板、红石火把、红石块、探测铁轨、陷阱箱、阳光探测器以及绊线钩等等。
• 当红石火把被激活，它们反而会熄灭，并停止提供红石信号。
• 红石粉能放置在除树叶外上表面碰撞箱完整的方块以及漏斗上。
• 红石粉能放置在荧石块上，红石火把、红石中继器等也可以。
• 初学者注意：一些关于逻辑门的资料所说的“低电位”（0）与“高电位”（1），实际上相当于“关闭”与“开启”。

图例

从左至右：

1. 空气（空）
2. 拉杆（电源）
3. 方块（通用）
4. 红石火把（方块侧）
5. 红石火把（地上）
6. 红石火把（方块上）
7. 红石线（地上）
8. 红石线（方块上）
9. 红石线（输出）

基本逻辑门

1. 逻辑门是一种使用红石电路及红石信号达到目标输出的方法。
2. 它与计算机逻辑门原理相近，但也有一些区别。

使用逻辑门

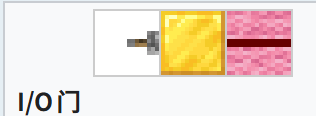

最基本的电路门。当输入端打开时，输出端打开。

最基本的逻辑门。当电源开着，则输出开着。反之亦然

1. 逻辑门的构造可以极其复杂，但最基本的形式是输入/输出逻辑门。

2. 利用红石火把的特性，玩家能够打造开关、关停或更为复杂的逻辑门。

3. 在某些情况下，可能需要使用特定类型的逻辑门。

4. 例如，如果希望红石灯仅在两个拉杆都被拉下时点亮，则应使用与门。

5. 如果希望在开关开启时不发出信号，而在关闭时输出信号，则需要利用非门。

6. 在现代建筑中，常常会用到异或门来控制由两个开关共同操作的灯。

7. 逻辑门的应用非常广泛，甚至可以用于构建红石计算机，例如PAMA。

8. 详细了解逻辑门的高级用法，请参考《教程：高级红石电路》。

逻辑门示例

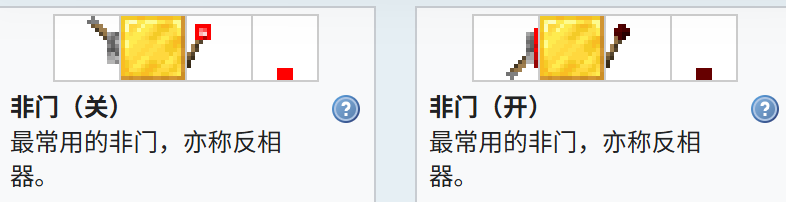

非门

1. 非门（¬A）是一种逻辑门，通常被称为反相器。
2. 它的工作原理是使输出状态与输入状态相反。

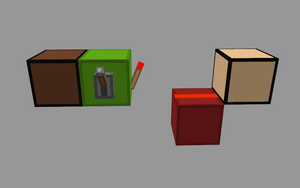

3. 当输入端为开启状态时，非门的输出端则处于关闭状态。
4. 相对而言，当输入端处于关闭状态时，输出端则会切换为开启状态。

非门红石电路动图

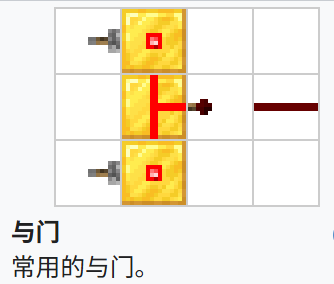

与门

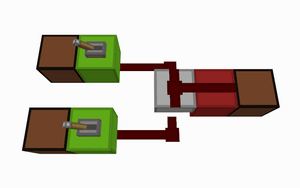

常用的与门。

与门红石电路动图

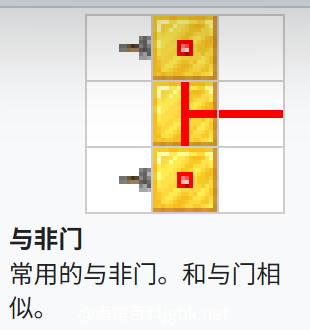

与非门

常用的与非门。和与门相似。

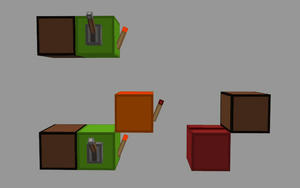

1. 与非门（A↑B）和与门相反。只有所有输入端都开启时，输出才会关闭。

或门

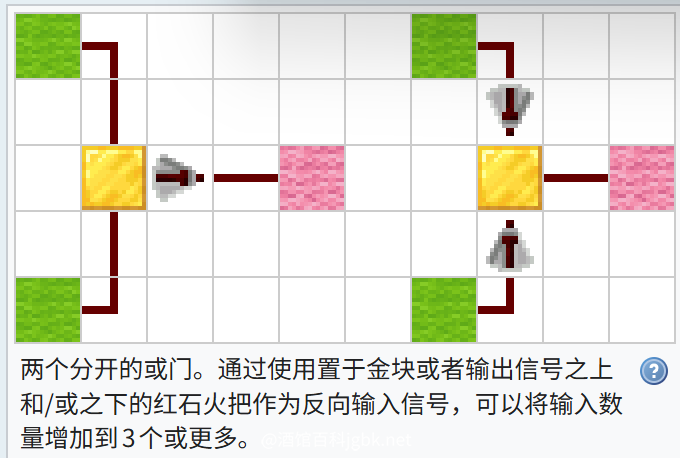

1. 或门（A∨B）和与非门相似。只要一个输入端开启，输出端就能够开启。

或门红石电路动图

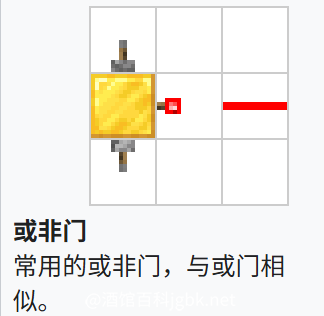

或非门

简单的或非门，与或门相似。

1. 或非门（A↓B）是一种逻辑门，其功能与或门正好相反。
2. 它的工作原理类似于将或门与非门组合在一起。
3. 在多个输入中，只要有一个输入为开启状态，输出端就会处于关闭状态；反之，若所有输入都关闭，输出端则为开启状态。

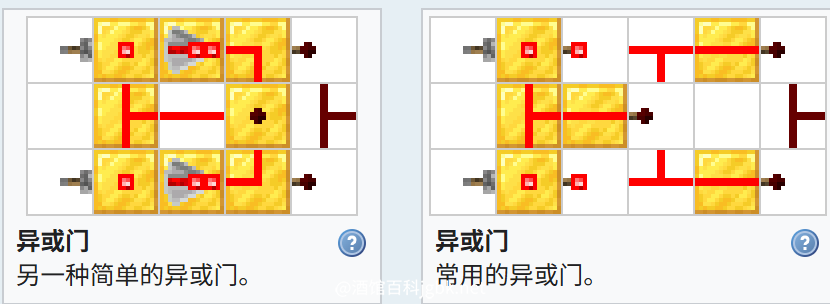

异或门

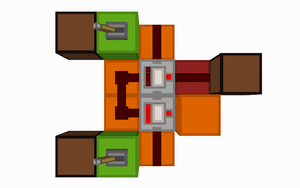

常用的异或门。

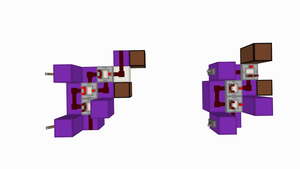

1. 异或门（A⊕B）是一种具有两个输入的逻辑门。
2. 该门的输出仅在其中一个输入处于开启状态时才会激活。
3. 当两个输入均为开启或关闭时，输出则会保持关闭状态。
4. 由于其独特的功能，异或门常用于构建复杂的红石电路。
5. 在某些情况下，可以通过不同的通道获得与门和或门的输出结果。

同或门（异或非门）

1. 同或门（A⊙B）与异或门的功能正好相反。
2. 该逻辑门具有两个输入端。
3. 其输出端只有在两个输入端完全相同的情况下，才能被激活，即两个输入都为开启或都为关闭。
4. 同或门可以被视作是异或门后接一个非门，因此也被称作异或非门。

同或门红石电路动图

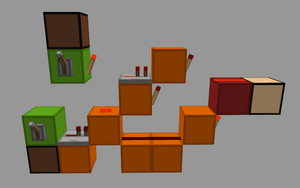

常用的同或门，与异或门相似。

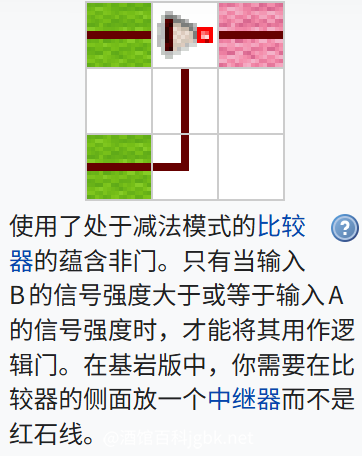

蕴含非门

1. 本逻辑门是一种特殊的输入配置，结合了非门与与门的特性。
2. 与蕴含门（A→B）相对的，这种门的工作原理在于，当输入端A为开启状态，且输入端B为关闭状态时，输出端才会被激活。
3. 在所有其他情况下，输出端都将保持关闭状态。
4. 该电路门的设计适合用于需要特定顺序输入以触发的应用场景。

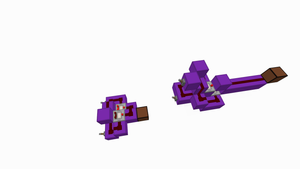

蕴含非门

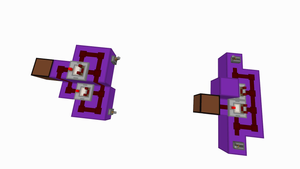

红石中继器

1. 制作基于红石中继器的二极管电路是相对简单和便捷的过程。
2. 只需将红石中继器以垂直方向放置于红石电路中，即可完成此二极管的构建。
3. 完成后，该电路将产生1刻的延时，最大延时可以调节至4刻。
4. 右侧图示展示了这一基本结构的示范。

使用了红石中继器，两条电路相交时并不受干扰。互动示范

红石火把中继器

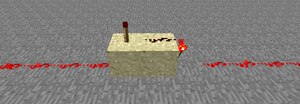

一个传统中继器的设计图。

1. 红石火把中继器是一种有效构造红石二极管的工具，尽管其使用会引入不可避免的两刻延迟。
2. 这种现象源于红石火把的特性，即仅能单向传递信号；当底部的连接点有能量时，火把会熄灭。
3. 当两个红石火把组合在一起时，可以形成两个“非门”，从而实现二极管的功能。
4. 如有需要，可以在两个“非门”之间放置红石粉，以延长电路的传输，最多可达到15格的距离，提供比中继器更为经济的选择。
5. 制作红石二极管的方法是构建两个“非门”，每个“非门”都需要一个红石导体与一个红石火把相连。
6. 在靠近电路输入的“非门中”，红石火把应放在固体方块的顶部；而在靠近输出的“非门”中，火把则要放在固体方块的侧面。
7. 由于第一个红石火把对电流的影响，第二个火把在初始时会熄灭，这会导致短暂的脉冲产生。

其他

有一些方块，它们：

• 允许能量经过其上下底面的边缘（见下文垂直电路连接）。
• 允许在其表面（顶部）放置红石粉连接其他电路。
• 不允许能量从其表面传送到其底部。

1. 在Java版中，这些方块包括楼梯、台阶、信标、玻璃与遮光玻璃、荧石、海晶灯、开启的潜影盒、活塞、活塞头、部分移动的方块、漏斗、收到信号但未开启的活板门、8层雪、冰、霜冰、脚手架、紫颂花和杜鹃花丛；在基岩版中则仅包括楼梯、台阶和漏斗。
2. 这类方块仅允许信号“上传”，不允许信号“下传”的特性非常有用，可用于构造一个无延迟二极管。
3. 在同一水平的位置，把红石粉放置到这些红石绝缘体的顶部，连到一个红石导体上，然后回落（见图），便可搭建一个无延迟的二极管，它能够在高度灵敏的红石电路中防止信号反馈。
4. 同样的功能还允许宽1、长2的无延迟垂直红石梯。

•
  用荧石做的二极管（基岩版改成台阶）

•
  不同情况的例子

•
  用台阶做的垂直红石梯
