脉冲电路

脉冲电路（Pulse Circuit）为一种能够生成，改变，感应以及其他对红石脉冲的操作的红石电路。

介绍

脉冲

1. 在红石电路中，脉冲（Pulse）代表一种短暂的状态变更，使得红石能量能在一段时间后返回其初始状态。

2. 脉冲在物理电学中通常指波形在特定象限内的周期性波动，因此红石信号的存在与否，以及强度的变化均可视为脉冲现象。

3. 正脉冲（On-pulse）描述的是红石信号由无到有再回到无的过程，而在无意中与负脉冲区分的情况下，它通常简化称为“脉冲”。

4. 负脉冲（Off-pulse）则是指红石信号经历由有到无再回到有的过程。

5. 脉冲长度（Pulse Length）是指脉冲的持续时间，其中短脉冲常用红石刻进行度量（1红石刻等于0.1秒），而较长的脉冲可以用任何适宜的时间单位表示。

6. 脉冲的上升沿（Rising Edge）指的是信号从无到有的瞬间，标志着正脉冲的开始和负脉冲的结束。

7. 相对而言，脉冲的下降沿（Falling Edge）则表示信号从有到无的瞬间，也就是正脉冲的结束和负脉冲的开始。

脉冲逻辑

概念

1. 脉冲逻辑，又被称为边沿逻辑，是数据传输的一种替代表达方式。
2. 在传输方面，常规信号串指的是通常直接表达数据信息的串行传输信号，常以简单的“信号串”形态存在。
3. 与此不同，脉冲逻辑信号串，也称为边沿信号串，其主要传递的是数据变化的边沿信息。
4. 每当第一个脉冲到达时，这表示输入值变为1，而当第二个脉冲出现时，则信号反转，输入变为0，这一过程不断循环，以不同的形式传达数据。

应用

1. 在某些电路中，输入信号通常是常规信号串，而其他电路则依赖于边沿信号串。
2. 同样，这些电路的输出也可以是常规信号串或边沿信号串。
3. 脉冲逻辑的引入使得单稳态电路能够处理红石信号，这些信号可能经过T触发器的反相处理。
4. 此外，双稳态电路能够利用脉冲和信号串的边沿特性来执行各种计算功能。

转换

1. 要将常规信号串转换为边沿信号串，可以使用双边沿探测器。
2. 如果需要将边沿信号串转换回常规信号串，则应利用T触发器。
3. 需要注意的是，T触发器的初始状态（在接收边沿信号串前输出为0或1）可能影响最终输出的常规信号串的极性。
4. 这种状态差异可能导致输出的信号串是正相或反相。

脉冲响应

某些红石元件响应短脉冲时会有不同的现象：

• 活塞以及黏性活塞完全伸展活塞头一般需要1刻。如果激活活塞的脉冲在此期间结束，活塞头会瞬间开始缩回，且黏性活塞会将其推动的方块留在推出的位置。这样，黏性活塞无法拉回自己推出的方块。[仅Java版]
• 红石比较器无法传导所有短于1刻的脉冲和大部分1刻脉冲，只能传导一部分长度为1刻和所有长度大于1刻的脉冲。[仅Java版]
• 红石火把无法因大部分短于1.5刻的脉冲而熄灭。[仅Java版]
• 红石灯无法因短于2刻的负脉冲而熄灭。
• 红石中继器会将任何短于自身延迟的正脉冲的长度提升到与自身延迟相同（例如，设置为4刻延迟的中继器会将任何短于4刻的正脉冲延长到4刻长度）。

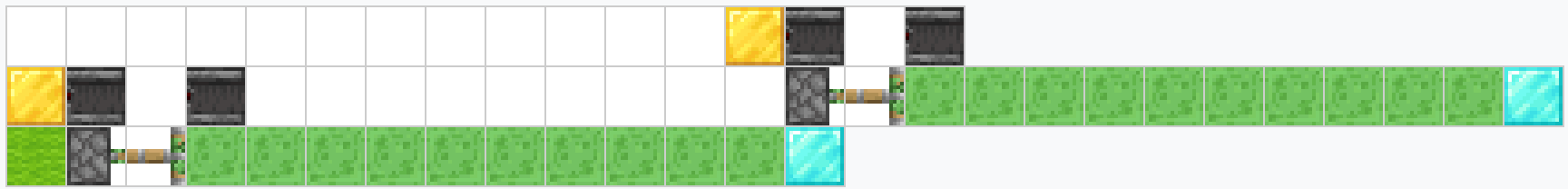

脉冲分析

1. 在构建电路时，监测脉冲的行为对确认其时长或间隔十分重要。

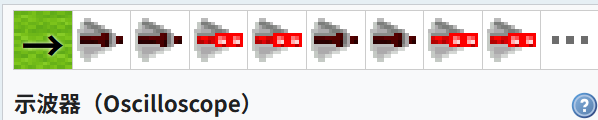

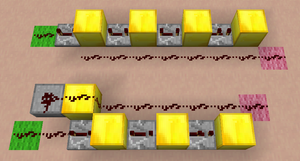

2. 示波器提供了一个可视化的方式来观察这些脉冲。

3. 该设备可以以1刻的精度来测量信号串的变化。

4. 制作示波器的方法相对简单，只需将多个1刻红石中继器首尾相连，形成一条长链，并可根据需要调整中继器的档位。

5. 示波器中使用的中继器数量应该至少超过待测信号串的长度，以便更好地观察目标信号。

6. 对于周期性脉冲（即时钟电路），示波器的长度需大于一个完整的时钟周期（时钟周期=正脉冲时长+负脉冲时长）。

示波器暂停的方法有：

• 暂停游戏（默认为esc和F3+esc）。
• 按F2截图。
• 在示波器侧面布置一排中继器或比较器，同时激活它们即可锁定示波器。在Java版中，注意锁定示波器的时机应在同一游戏刻示波器内所有边沿之前或之后。

1. 在示波器无法直接检测短于1刻的非整数长度脉冲时，它能够处理超过1刻的非整数长度脉冲，然而其输入的脉冲长度存在一定随机性，但依然可以进行计算。

2. 比如一个3.5刻的脉冲会在某些情况下影响3个中继器，而在其他情况下则可能激活4个中继器。

3. [仅限Java版] 在Java版中，半刻脉冲和1刻脉冲在激活中继器的表现上与大于1刻的脉冲并无不同，红石比较器能够区分这几种脉冲。

4. 大于1刻的脉冲与部分1刻的脉冲均可激活红石比较器，而短于1刻的脉冲及部分1刻的脉冲则不具备此能力。

5. 可以并排布置多个示波器，以直观比较不同脉冲的特征，例如，可以将输入和输出脉冲并排显示，方便观察两者之间的延迟。

6. 尽管示波器非常有用，但在某些情况下，你需要站在较高的位置进行观察，可能会面临一些不便。

7. 活板门的开关非常适合用来观察脉冲的同步性，而在[仅限基岩版]的情境中，红石灯和活塞相对较弱，因为它们的状态改变通常需要时间延迟。

8. 例如，红石灯需要2刻的时间才能熄灭，基岩版的活塞在输入变化时不会停止其正在进行的动作，无论是推出还是收回。

单稳态电路

1. 单稳态电路（Monostable Circuit）是指一种电路，它的输出仅维持在一个稳定状态。

2. 此类电路的输出可以通过外部信号进行激活或反激活。

3. 当电路的输出在下一次触发前不发生变化时，这种状态被称为“稳态”。

4. 如果输出在输入保持不变的情况下随时间变化，那么该输出则被视为不稳定。

5. 不稳定的状态不一定需要随机变化，只需在预定的延迟后改变即可。

6. 当电路仅具备一个稳态输出时，它被定义为“单稳态电路”。

7. 单稳态电路通常由两种状态组成：稳态和暂态。

8. 暂态是指在输入信号作用后，电路输出短暂变化的阶段。

9. 例如，在脉冲发生器中，当发出一个脉冲时，电路的状态会暂时改变，这时便处于暂态。

10. 当脉冲结束后，电路输出会自动恢复到初始的稳态，显示出其单稳态的特性。

11. 总结而言，单稳态电路在受到外部信号触发后，会从稳态转变为暂态，随后经过一段时间，电路会再次回到稳态。

当在Minecraft中使用“单稳态电路”的称呼时，通常其代表的就是脉冲发生器或脉冲限制器。然而，严格意义上讲，任何产生有限脉冲数量的电路都可以叫做“单稳态电路”（本文中所有电路都包含在内），因此如果不使用“单稳态电路”的称谓，用下面的特定术语会更加明确且不易混淆：

• 脉冲发生器能产生一个脉冲
• 脉冲限制器减短长脉冲的长度
• 脉冲稳定器延长短脉冲的长度
• 脉冲增殖器接收一个输入脉冲，产生多个输出脉冲
• 脉冲分割器接收特定数量的多个输入脉冲，产生一个输出脉冲
• 边沿感应器感应到输入脉冲的特定边沿时输出一个脉冲

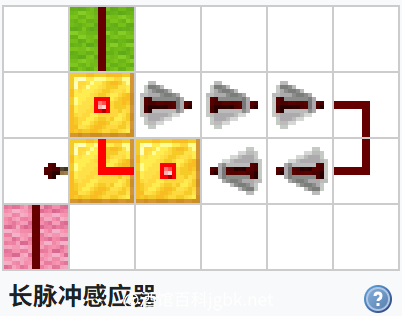

• 脉冲长度感应器感应到特定长度的输出脉冲时产生一个输出脉冲
• 方块更新感应器特定方块更新时，产生一个输出脉冲
• 比较器更新感应器在特定比较器被一个容器更新触发而更新时，产生一个输出脉冲
• 时钟电路也能产生脉冲，并且是持续的脉冲，但由于输出无稳态，不能称之为单稳态电路（除非时钟电路被外部干涉强制切断）。逻辑电路与记忆电路也因为具有两个稳态（称之为“双稳态”）而不属于单稳态电路。

脉冲发生器

1. 脉冲发生器是一种能够在被激活时输出短暂脉冲的装置。

2. 如果需要定期产生脉冲，建议使用时钟电路进行配合。

3. 通常情况下，脉冲发生器是由一个开关和一个脉冲限制器组合而成的。

4. 若想要生成较长的脉冲信号，可以考虑使用脉冲稳定器作为替代。

正脉冲发生器

1. 正脉冲发生器通常是通过缩短输入脉冲的持续时间来实现其工作的。

2. 因此，这种类型的发生器大多是利用上升沿来触发的。

3. 正脉冲发生器可以被视为一种脉冲限制器，主要用于调节信号的时长。

4. 其设计原理确保了输出的脉冲在特定的时间内被有效地生成。

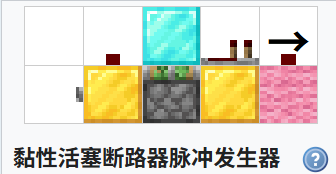

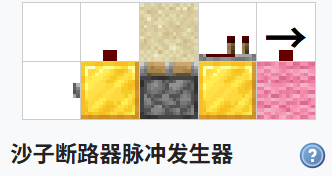

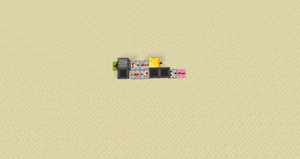

断路器脉冲发生器

1×3×3 (9方块)，单片

电路延迟：1刻

输出脉冲长度：1刻

上升沿触发

红石粉断路脉冲发生器

1×4×3 (12方块)，单片

电路延迟：0刻

输出脉冲长度：

• 1刻+启动延迟[仅Java版]
• 1刻（输入信号为电容器优先级）或2刻（输入信号为信号源优先级）[仅基岩版]

1. 红石粉断路脉冲发生器通过移动方块切断输出线来限制输出脉冲的长度。

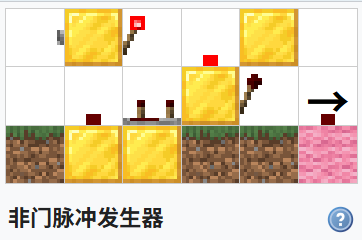

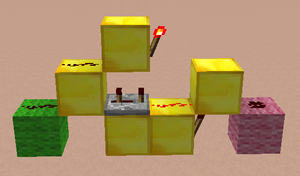

非门脉冲发生器

1×4×3 (12方块)，单片，静音

电路延迟：2刻

输出脉冲长度：1刻

上升沿触发

1. 非门脉冲发生器的工作原理是对比当前信号与两刻钟之前的信号状态。
2. 当前信号若处于激活状态，而两刻钟前则处于非激活状态时，输出的红石火把会瞬间亮起。
3. 该机制巧妙地将输出脉冲的持续时间限制为一刻。
4. 在Java版中，红石火把无法被一刻脉冲激活，但若是两刻脉冲激活的火把，则能够自我重置为一刻脉冲。
5. 若希望将输出脉冲延长至两刻，可以简单地移除输出火把上方的任何方块。
6. 如果想要将输出脉冲延长至三刻，则需要将中继器的延迟设置为四刻。

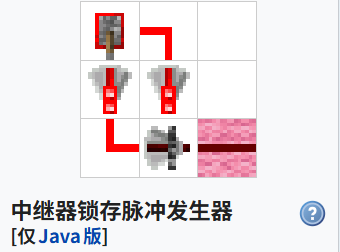

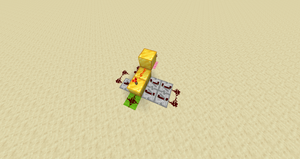

中继器锁存脉冲发生器

2×3×2 (12方块)，平面，静音

电路延迟：2刻

输出脉冲长度：1刻

上升沿触发

侦测器脉冲发生器

1x1x1（1方块），平面，单片，静音

电路延迟：1刻

输出脉冲长度：0.5刻[仅Java版]或1刻[仅基岩版]

双边沿触发

负脉冲发生器

1. 负脉冲发生器是一种电子电路，其输出信号在稳态时呈现激活状态。
2. 在被触发时，该设备会生成一个负脉冲。
3. 许多负脉冲发生器的工作原理基于提前关闭输出信号并随后延迟重新恢复输出，或者这两者同时发生。

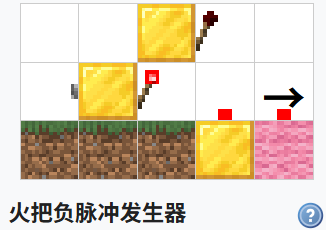

火把负脉冲发生器

1×3×3 (9方块)，1格宽，静音

电路延迟：1刻

输出脉冲长度：1刻（负）

上升沿触发

1. 触发时，底部的火把熄灭，但上部的火把1刻后才会亮起，这样能够输出一个1刻负脉冲。

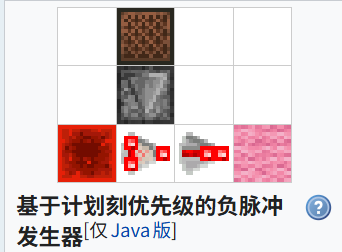

基于计划刻优先级的负脉冲发生器

1. 注意，此设计需要将红石比较器的模式更改为“作差模式”，即前端火把亮起的模式。

脉冲限制器

1. 脉冲限制器（Pulse Limiter），也称为“脉冲缩短器”，，其主要功能是缩短长脉冲信号的持续时间。

2. 理想的脉冲限制器能够在不影响的情况下传递短脉冲，但在实际应用中，由于输入脉冲的长度通常可以预估，因此可以设计出接受长脉冲并生成短脉冲的电路，这样的电路就可视为脉冲限制器。

3. 任何能够感应上升沿的传感器均可用作脉冲限制器。

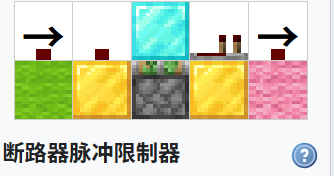

断路器脉冲限制器

1×3×3 (9方块)，1格宽

电路延迟：1刻

输出脉冲长度：1刻

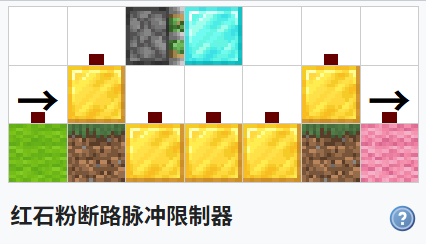

红石粉断路脉冲限制器

1×5×3 (15方块)，1格宽，瞬时

电路延迟：0刻

输出脉冲长度：

• 1刻+启动延迟[仅Java版]
• 1刻（输入信号为电容器优先级）或2刻（输入信号为信号源优先级）[仅基岩版]

方块移动脉冲限制器

3×3×2 (18方块)，平面

电路延迟：1刻

输出脉冲长度：1刻[仅Java版]或2刻[仅基岩版]

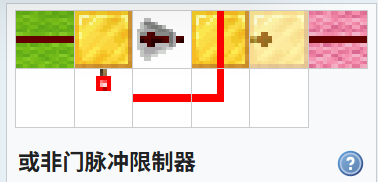

或非门脉冲限制器

2×4×3 (24方块)，静音

电路延迟：2刻

输出脉冲长度：1刻

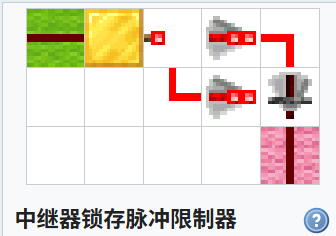

中继器锁存脉冲限制器

2×4×2 (16方块)，平面，静音

电路延迟：3刻

输出脉冲长度：1刻

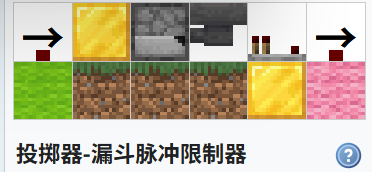

投掷器-漏斗脉冲限制器

1×4×2 (8方块)，1格宽，平面，静音

电路延迟：3刻

输出脉冲长度：3.5刻

负脉冲限制器

1. 负脉冲限制器是一种电路元件，其输出在稳态时处于激活状态。
2. 该设备的主要功能是缩短通过它的负脉冲的时长。
3. 此外，任何能够检测反相下降沿的传感器也可以用作负脉冲限制器。

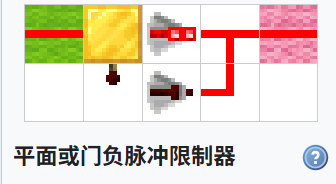

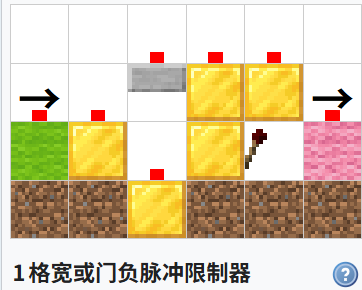

或门负脉冲限制器

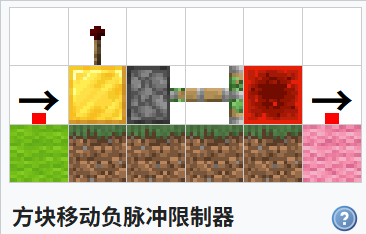

方块移动负脉冲限制器

1×4×2 (8方块)，1格宽，瞬时

电路延迟：启动延迟

输出脉冲长度：2.5刻（负）

1. 当输入信号发生下降沿时，活塞会开始缩回。

2. 此后，经过1刻的时间，火把会点亮，从而间接重新激活黏性活塞，使其再次伸出。

3. 在基岩版中，用户需要在黏性活塞的上方放置一块红石粉以正常运行。

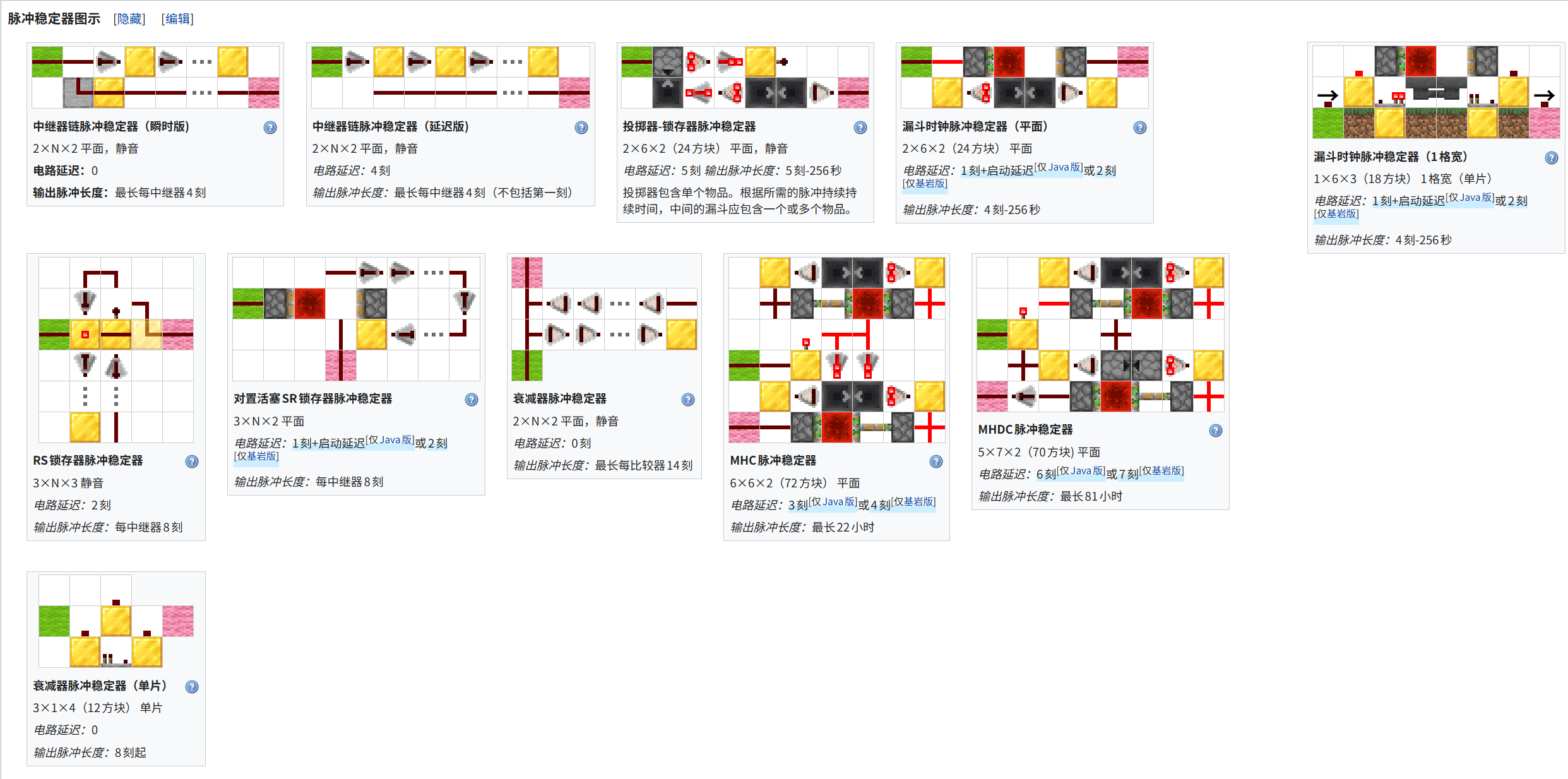

脉冲扩展器

1. 脉冲扩展器（即“脉冲稳定器（pulse sustainer）”、“脉冲延长器（pulse lengthener）”）能够加长脉冲的长度。

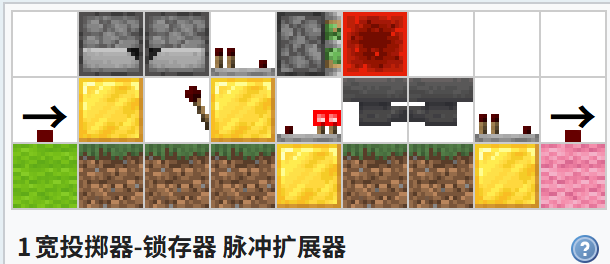

2. 最紧凑的选择:

• 最长4刻：中继器
• 最长每中继器4刻：中继器链脉冲稳定器
• 1秒 ~ 4分钟：投掷器-锁存器脉冲稳定器或漏斗时钟脉冲稳定器
• 5分钟 ~ 81小时：MHDC脉冲稳定器

红石中继器

1×1×2，1格宽，平面，静音

电路延迟： 1-4刻

输出脉冲长度： 1-4刻

中继器链脉冲稳定器

2×N×2，平面，静音，瞬时

电路延迟： 0（瞬时版）或4刻（延迟版）

输出脉冲长度：最长每中继器4刻

投掷器-锁存器脉冲稳定器

2×6×2 (24方块)，平面，静音

电路延迟： 5刻

输出脉冲长度： 5刻-256秒

漏斗时钟脉冲稳定器

特性见图示

电路延迟： 1刻+启动延迟[仅Java版]或2刻[仅基岩版]

输出脉冲长度： 4刻-256秒

1. 漏斗时钟脉冲稳定器是一种利用普通活塞构建的脉冲时钟，与使用黏性活塞的设计不同。

2. 由于普通活塞无法拉回方块，该装置在每次触发时只能被动等待新的输入信号来启动下一个时钟周期。

3. 当漏斗中含有一个物品时，该稳定器能够发出4刻的输出脉冲，若增加额外的物品，输出脉冲的持续时间将增加8刻。

4. 输出脉冲的长度只能以8刻为单位进行调整，以满足系统运行的需求。

5. 尽管黏性活塞在输入端被激活，实际表现为激活状态却是在接收到输入信号后才会显现出来。

6. 为了避免误动作，务必确保黏性活塞不受到其他方块的更新影响。

RS锁存器脉冲稳定器

特性见图示

输出脉冲长度：最长每中继器8刻

衰减器脉冲稳定器

2×N×2，平面，静音

电路延迟： 0刻

输出脉冲长度：最长每比较器14刻

MHC脉冲稳定器

6×6×2 (72方块)

电路延迟： 3刻[仅Java版]或4刻[仅基岩版]

输出脉冲长度：最高22小时

1. “MHC”指的是“倍乘漏斗时钟”（Multiplicative Hopper Clock），它是通过一个漏斗的时钟周期来影响另一个时钟的运作速度。
2. 当输入端被激活时，火把会熄灭，导致两个时钟开始彼此循环运行，并且下方的时钟在上方时钟完成一个完整周期之前，火把始终处于熄灭状态。
3. 上部时钟的循环速度是由存储在顶部漏斗中的物品数量所决定，红石块每经过半个周期便会移动一次，推动下方的时钟移动一个物品。
4. 半个循环周期的计算公式为：顶部漏斗中物品的数量乘以4刻，若顶部漏斗内装满320个物品，则可达到128秒的时长。
5. 底部时钟的输出信号会在经历若干个半个循环周期后才会改动一次。
6. 最终输出脉冲的时长计算方式为：0.4秒乘以顶部漏斗的物品数量，再乘以（2乘以底部漏斗的物品数量减去1）。

7. 输出脉冲长度对应的物品数量
   输出脉冲长度	顶部漏斗的物品数	底部漏斗的物品数
   5分钟	150	3
   10分钟	300	3
   15分钟	150	8
   20分钟	200	8
   30分钟	300	8
   1小时	200	23
   1.5小时	300	23
   2小时	240	38
   3小时	200	68
   4小时	288	63
   6小时	240	113
   12小时	288	188

MHDC脉冲稳定器

MHDC脉冲稳定器 – 所有活塞都是黏性活塞。

5×7×2 （70 方块) 平面

电路延迟： 6刻[仅Java版]或7刻[仅基岩版] 输出脉冲长度： 最长 81 小时

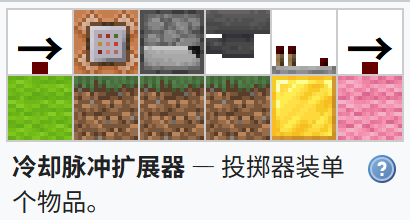

冷却脉冲扩展器

1×4×2 （8方块）

电路延迟： 3刻

输出脉冲： 最长27分

脉冲增殖器

1. 脉冲增殖器（Pulse Multiplier）能将一个输入脉冲变成多个输出脉冲。
2. 只需将脉冲数量翻一倍的可以用双边沿感应器。
3. 短脉冲可能需要稳定器。
4. 如果用侦测器检测边沿，红石灯和活塞也能用来延长脉冲。
5. 现有三种主要的设计脉冲增殖器的思路：:

• 将输入脉冲分割为多路，每一路加上不同的延迟，使得最终先后相继输出
• 输入脉冲激活时，使得一个内置时钟运行
• 触发一个只能运行有限次数的时钟，时钟与输入脉冲长度无关

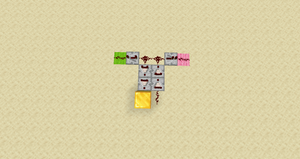

分路脉冲增殖器

1. 分路脉冲增殖器是一种能够将输入脉冲分割成多个信号路径的装置。
2. 在此过程中，每一路输出信号都会添加独特的延迟。
3. 最终，系统将这些脉冲依次输出，从而形成有序的信号序列。
4. 为了确保脉冲之间的延迟要求得以满足，通常需要使用脉冲限制器来缩短输入脉冲的持续时间。
5. 这种设计优化了信号输出的时间间隔，提升了整体逻辑电路的性能。

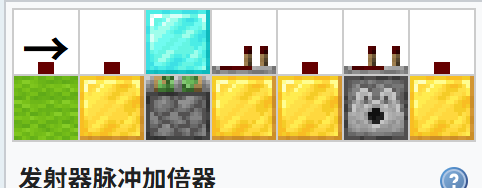

发射器脉冲加倍器

1×6×3 (18方块)，1格宽

电路延迟：1刻

输出脉冲长度：1刻和2刻

1. 本电路还能使发射器迅速放置-吸回水、熔岩或细雪。

时钟使能脉冲增殖器

1. 时钟使能脉冲增殖器的工作机制是，当输入信号被激活时，时钟会持续运转。

2. 其产生的脉冲数量与输入脉冲的长度密切相关。

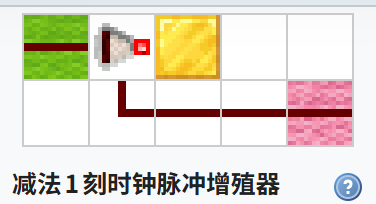

减法1刻时钟脉冲增殖器

2×3×2 (12方块)，平面，静音

电路延迟：1刻

输出脉冲长度：1刻

1. 该脉冲增殖器不会中继输入信号，故可能输出端需要中继器（但会引入延迟）。

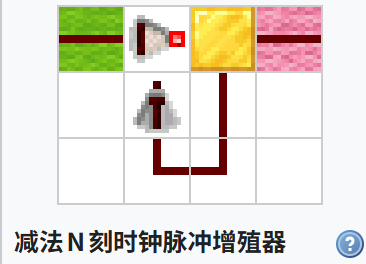

减法N刻时钟脉冲增殖器

2×3×2 (12方块)，平面，静音

电路延迟：1刻

输出脉冲长度：2+刻

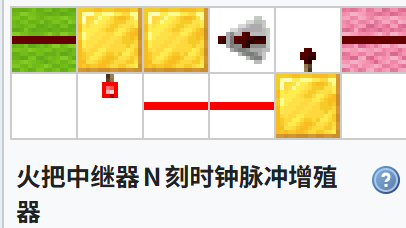

火把中继器N刻时钟脉冲增殖器

2×4×2 (16方块)，平面，静音

电路延迟：2刻3

输出脉冲长度：3+刻

时钟触发脉冲增殖器

1. 时钟触发脉冲增殖器是一种电路装置，当接收到输入脉冲时，它能够输出一定数量的脉冲信号。

2. 其设计通常依赖于锁存器来控制输出脉冲的数量，或者采用脉冲稳定器来实现这一功能。

3. 通过这些方法，增殖器不仅可以精确调整输出频率，还能满足不同的需求。

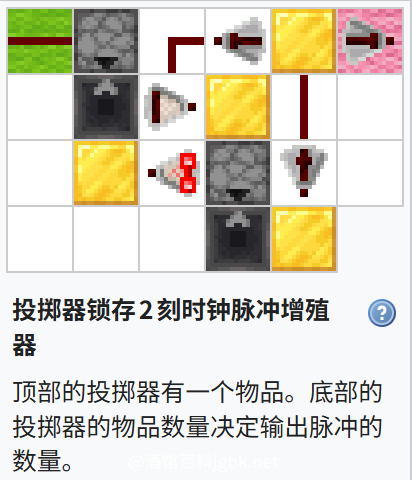

投掷器锁存2刻时钟脉冲增殖器

4×4×2 (24方块)，平面，静音

电路延迟：3刻

输出脉冲长度：1-320个2刻脉冲

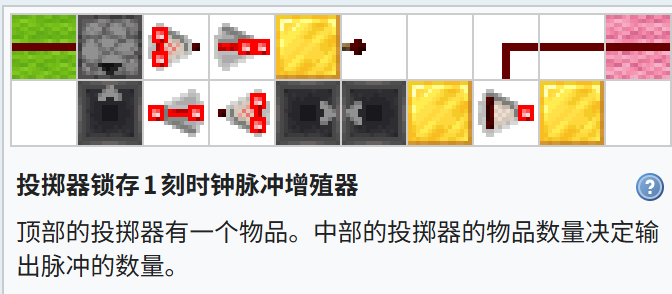

投掷器锁存1刻时钟脉冲增殖器

2×8×2 (32方块)，平面，静音

电路延迟：5刻

输出脉冲长度：2-777个1刻脉冲

脉冲分割器

1. 脉冲分割器（Pulse Divider），也被称为脉冲计数器，是一种能够将接收到的多个输入脉冲转换为一个单一输出脉冲的装置。
2. 它的功能可以理解为对多个输入脉冲进行计数，并在达到预设数量后发出一个脉冲信号。
3. 脉冲分割器与环路计数器（Loop Counter）存在一些显著差异，尽管二者都有计数的功能。
4. 环路计数器具有n种状态，其中只有一种处于激活状态；而脉冲分割器则会在特定数量的脉冲完成后输出脉冲，其它时间则处于未激活状态。
5. 因此，脉冲分割器被视为单稳态设备，而环路计数器则属于双稳态设备。
6. 任何设计的环路计数器都可以与脉冲限制器组合，以实现脉冲分割器的功能。

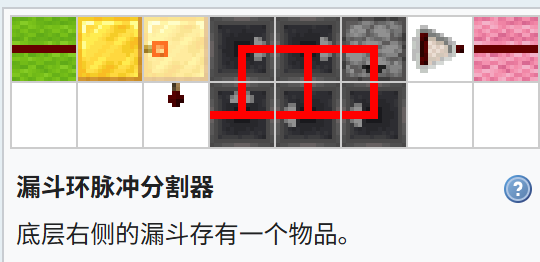

漏斗环脉冲分割器

2×(3 + 脉冲数量/2)×3

输出脉冲长度：3刻

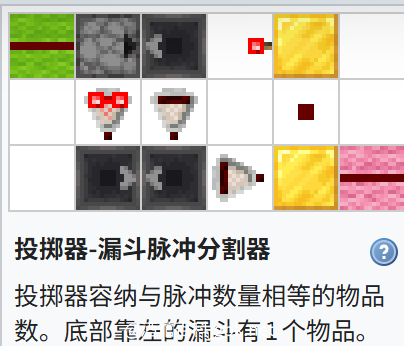

投掷器-漏斗脉冲分割器

3×4×2 (24方块)，平面

输出脉冲长度：(0.4 × 脉冲数量)秒

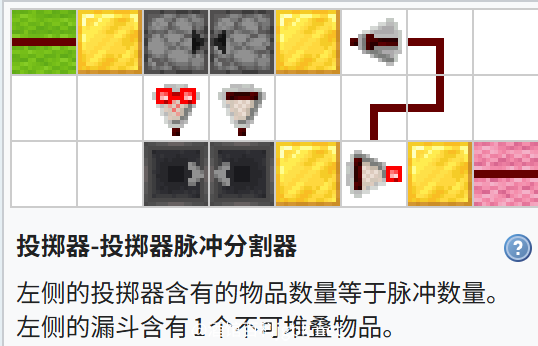

投掷器-投掷器脉冲分割器

3×6×2 (36方块)，平面

输出脉冲长度：(0.2 × 脉冲数量)秒

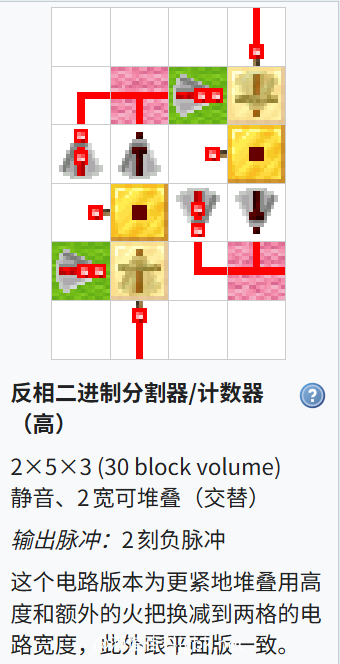

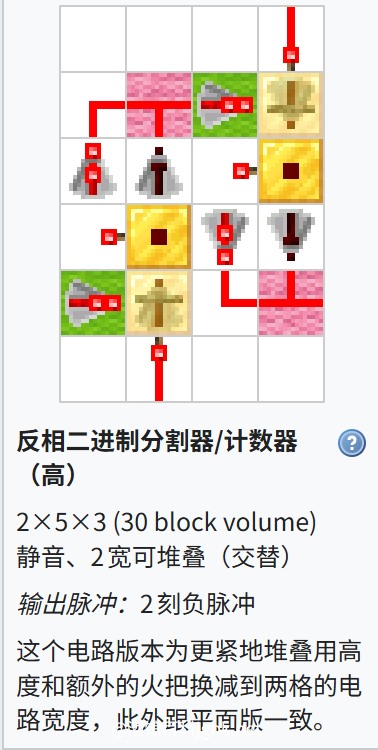

3×5×2（30方块体积）

平面、静音、3宽可堆叠（交替）

输入：2刻负脉冲，必要的话用脉冲限制器

输出脉冲：2刻负脉冲

延迟：3刻（堆叠的每个单元）

2×5×3（30方块体积）

静音、2宽可堆叠（交替）

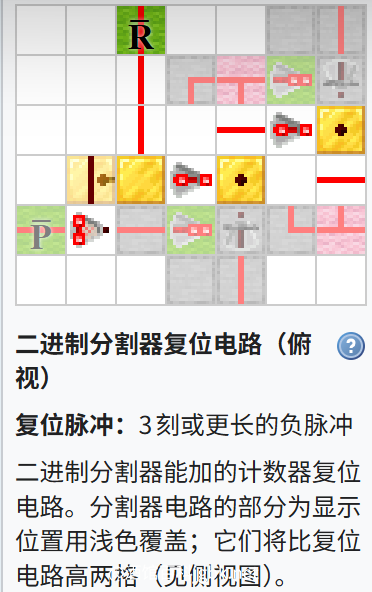

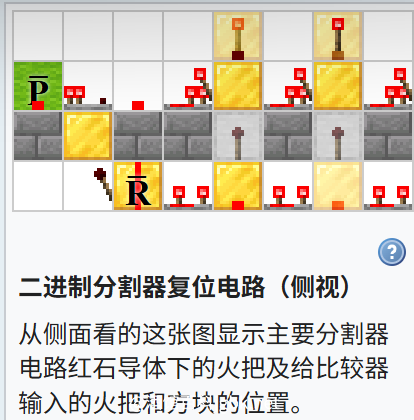

1刻二进制计数器/分割器 [仅Java版]

1×3×2n+1（1刻输出）或1×3×2n+3（输出超过1刻的）

1宽、可并列

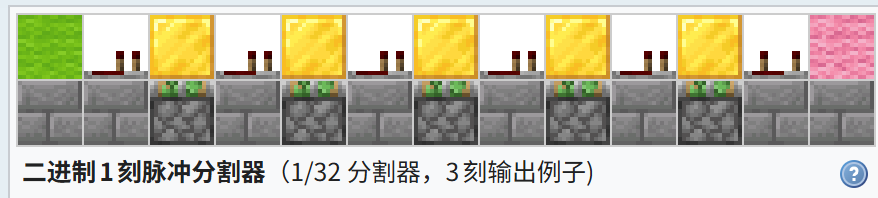

2ⁿ分割器

输出脉冲：1-4刻

同步二进制脉冲分割器[仅Java版]

5位的，下面两个发射器各装个水桶、熔岩桶或细雪桶，上面的装铁桶，面前放水、熔岩或细雪。

1×8×8（3位）到1×20×20（9位）

输出脉冲：1刻

延迟：5刻

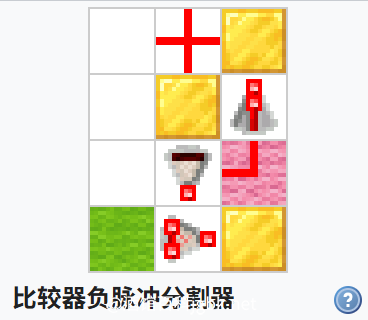

比较器负脉冲分割器

2×4×2

平面、静音

输入：1-3刻15级到8-14级的脉冲

输出脉冲：2刻负脉冲

延迟：1刻

1. 比较器分割器在接收到脉冲信号时，会激活运行时钟电路，从而产生脉冲输出。

2. 该分割器能够接收强度为15级的脉冲，并在其减弱的过程中，累积减少的强度，达到15后便会输出一次负脉冲。

3. 输入的脉冲信号可以是连接到或门的恒定模拟信号或负脉冲。

4. 一种常见的连接方式是通过红石导体输入脉冲，随后在其后放置一个可被比较器检测的方块，例如蛋糕。

边沿感应器

边沿感应器（Edge Detector）能够在输入信号产生特定变化时输出一个脉冲。

• 上升沿感应器在输入变为1的瞬间输出脉冲。
• 下降沿感应器在输入变为0的瞬间输出脉冲。
• 双边沿感应器在输入改变的瞬间输出脉冲。

反相边沿感应器（Inverted Edge Detector）即输出负脉冲的边沿感应器。

• 反相上升沿感应器在输入变为1的瞬间输出负脉冲。
• 反相下降沿感应器在输入变为0的瞬间输出负脉冲。
• 反相双边沿感应器在输入改变的瞬间输出负脉冲。

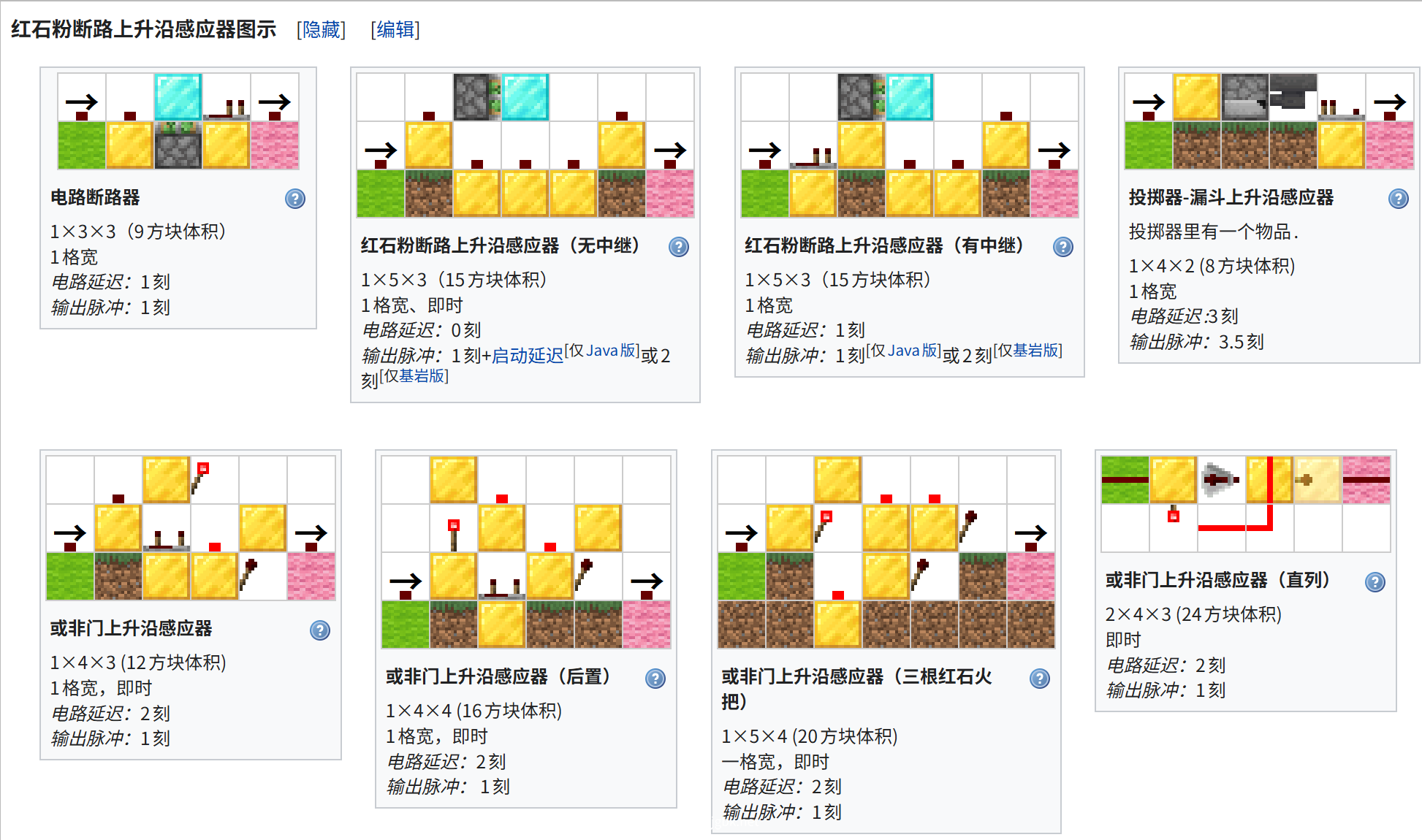

上升沿感应器

1. 上升沿感应器是一种电路，能够在输入信号由0转换为1的瞬间输出一个脉冲信号。

2. 此类感应器不仅可以用于脉冲的产生，也可以作为脉冲限制器使用。

3. 此外，当玩家手动激活电源时，上升沿感应器还能够充当脉冲发生器。

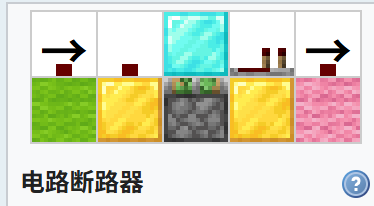

电路断路器

1×3×3 (9方块)，1格宽

电路延迟：1刻, 输出脉冲长度：1刻

红石粉断路上升沿感应器

1. 红石粉的断路上升沿感应器能够通过移动方块的方式限制输出信号，使脉冲的持续时间仅为一个刻。

2. 由于该脉冲时间非常短，常常需要使用中继器与黏性活塞进行配合，以确保推出的物品能够被成功拉回。

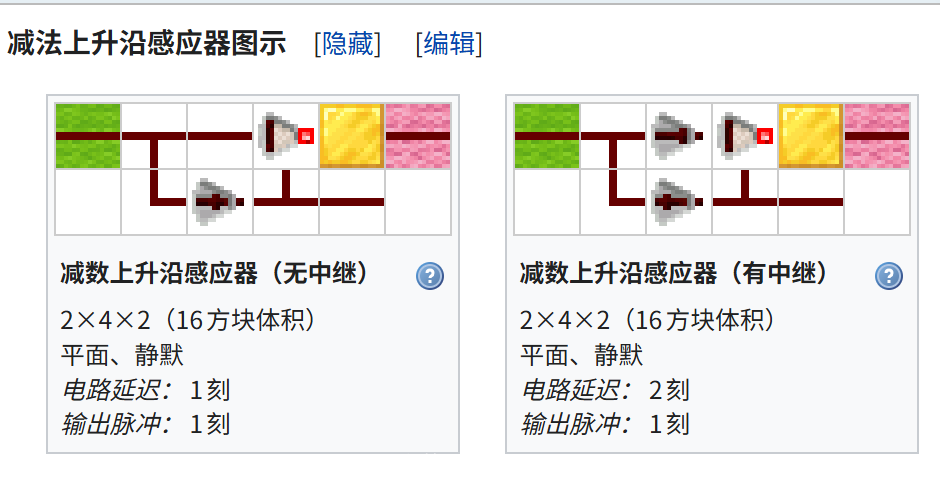

减法上升沿感应器

1. 减法上升沿感应器的工作原理依赖于红石比较器的减法功能，能够有效地中断输出脉冲。

2. 作为一种替代方法，可以通过移除最后一个方块并使用红石粉来延长输出脉冲，持续时间可达到2刻。

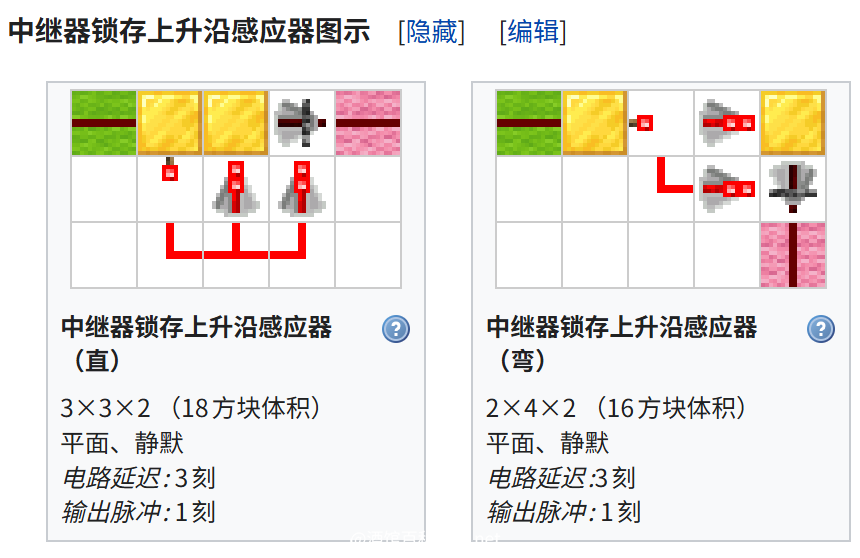

中继器锁存上升沿感应器

1. 利用中继器锁存功能将输出脉冲长度限制为1刻。

投掷器-漏斗上升沿感应器

1×4×2 (8方块)，1格宽，静音

电路延迟：3刻，输出脉冲长度：3.5刻

1. 当输入端被激活时，投掷器会向漏斗发送一个物品，随后比较器也会相应被激活，持续这一过程直到漏斗将物品送回投掷器。

2. 连接在投掷器前面的方块的功能是启动投掷器，同时不对其充能，若投掷器充能，则会导致漏斗处于禁用状态，从而无法将物品返回。

3. 由于输出脉冲的产生依赖于比较器所判断的容器容量，因此输出信号的强度很低；例如，如果物品可堆叠，信号强度仅为1，若不可堆叠，则强度为3。

4. 为了弥补信号强度不足，建议在输出端使用中继器来增强信号强度。

5. 另一个解决方案是，如果输入端与输出端不需要处于同一高度，可以将漏斗放置在投掷器的顶部，并使投掷器朝上投掷物品。

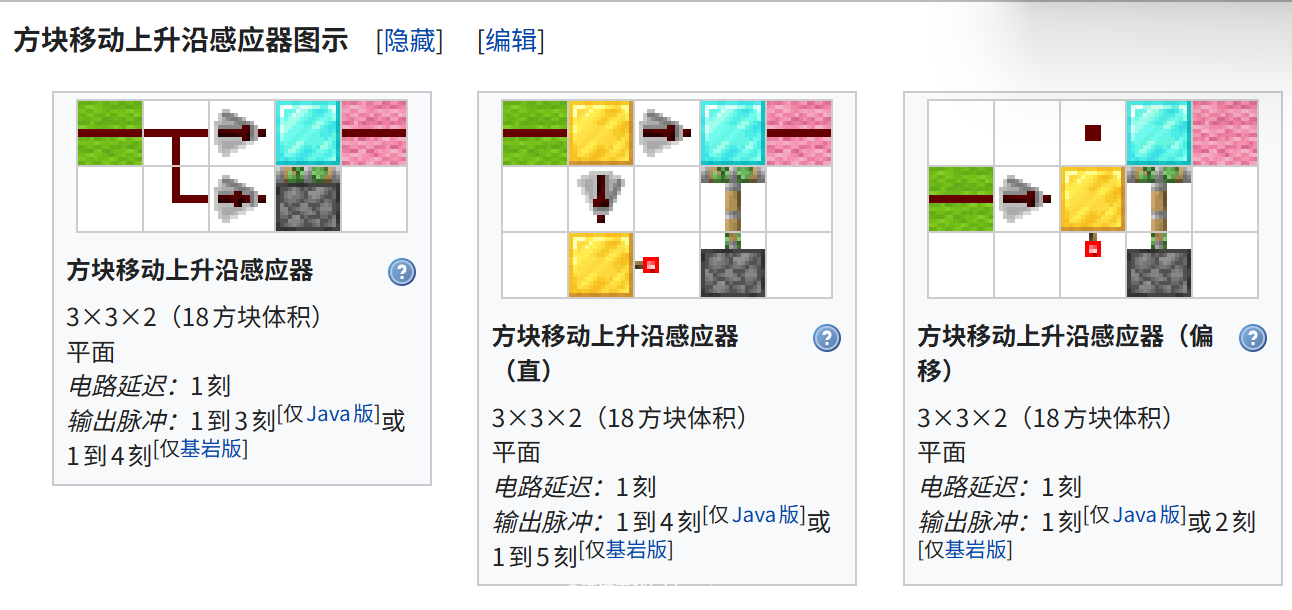

方块移动上升沿感应器

1. 与电路断路器原理相同。

或非门上升沿感应器

或非门上升沿感应器

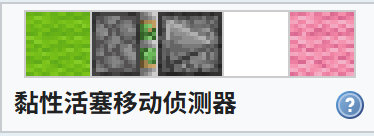

侦测器观察黏性活塞的头

下降沿感应器

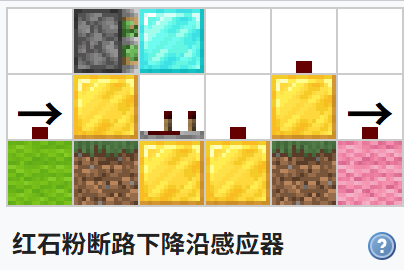

红石粉断路下降沿感应器

1×4×3 (12方块)，1格宽

电路延迟：启动延迟[仅Java版]或1刻[仅基岩版], 输出脉冲长度：2刻-启动延迟[仅Java版]或1刻[仅基岩版]

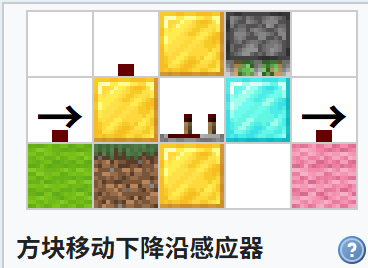

方块移动下降沿感应器

1×3×3 (9方块)，1格宽

电路延迟：1刻+启动延迟[仅Java版]或2刻[仅基岩版], 输出脉冲长度：1刻-启动延迟[仅Java版]或1刻（红石中继器设3刻）[仅基岩版]

1. 在某些朝向与输入情况下，中继器可能需要设置到3刻以成功激活机械元件。

漏斗锁定下降沿感应器

1×4×2 (8方块)，1格宽，静音

电路延迟：1刻, 输出脉冲长度：4刻

1. 当输入信号降至0时，火把需要1刻的时间进行点亮，以便于将物品从漏斗A输送至右侧并启动输出。
2. 此电路还需要复位时间，因为将物品返回到漏斗A是需要一定时间的，因此其可以接受的最快时钟信号频率为4刻时钟。
3. 由于输出脉冲依赖于比较器对容器容量的判断功能，输出信号的强度相对较低；如果物品可堆叠，信号强度仅为1，而如果物品不可堆叠，信号强度则为3。
4. 因此，为了增强输出端的信号强度，需要使用中继器。

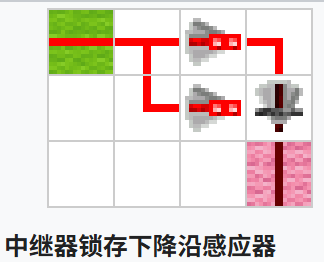

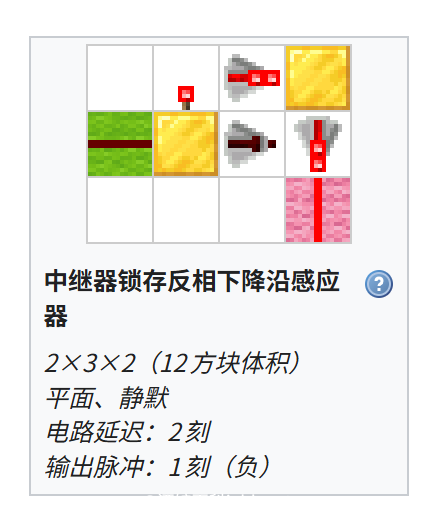

中继器锁存下降沿感应器

2×3×2 (12方块)，平面，静音

电路延迟：2刻, 输出脉冲长度：1刻

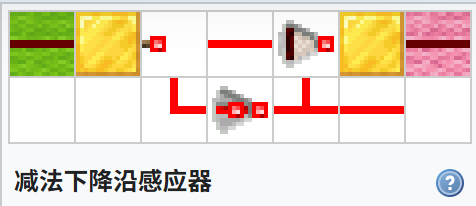

减法下降沿感应器

2×5×2 (20方块)，平面，静音

电路延迟：1刻, 输出脉冲长度：1刻

1. 替代方案：移除最后的方块与红石粉能将输出脉冲加长到2刻，提高中继器延迟可以将输出脉冲加长到3或4刻。

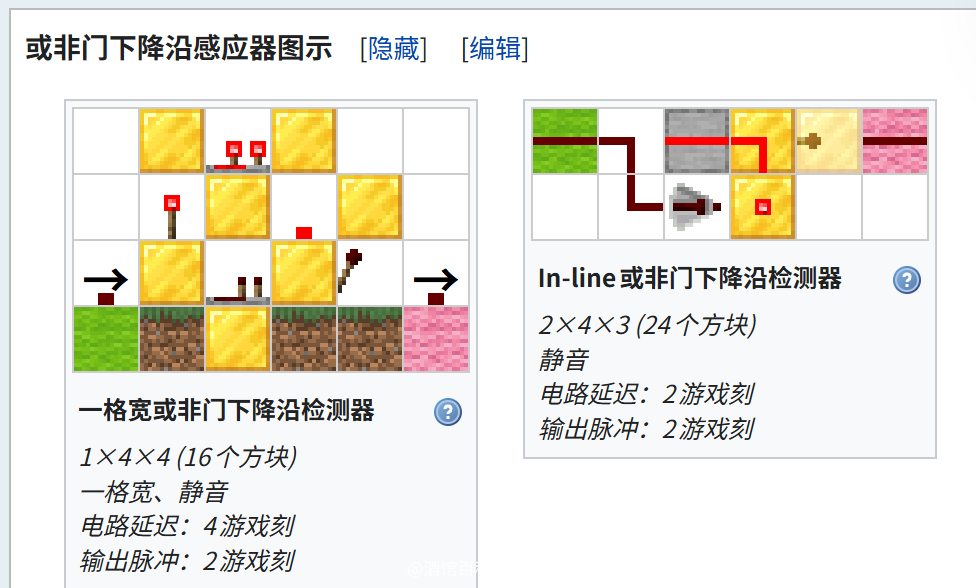

或非门下降沿感应器

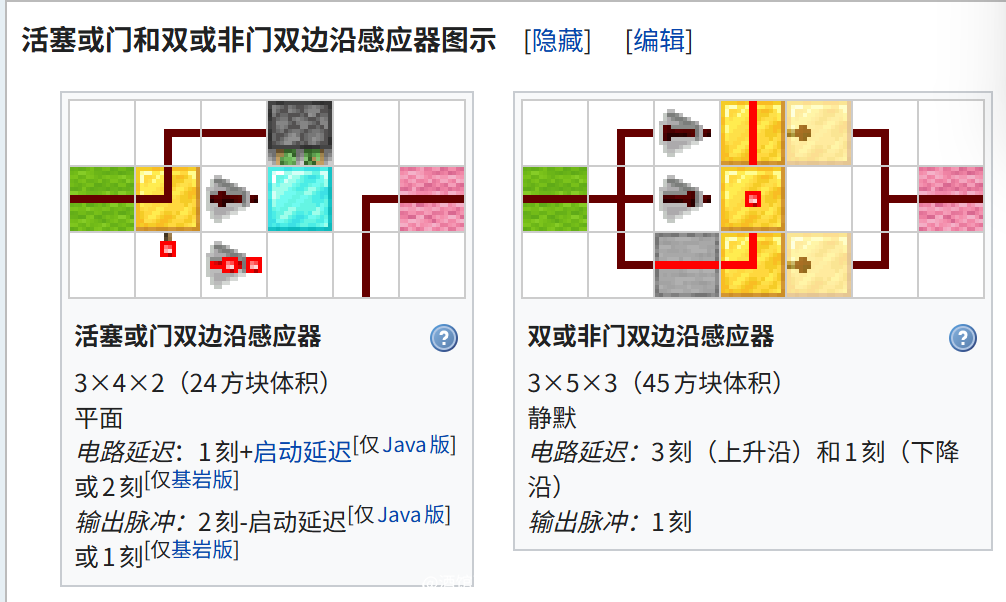

双边沿感应器

1. 双边沿感应器（Dual Edge Detector）在输入改变的瞬间（即上升沿下降沿均可）输出1个脉冲。

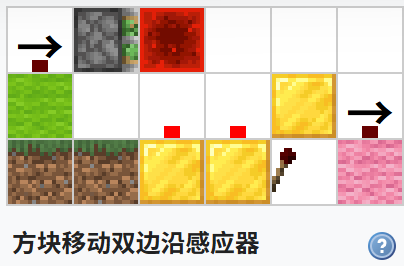

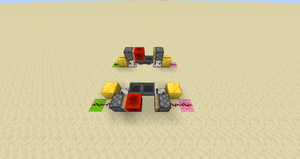

方块移动双边沿感应器

1×4×3 (12方块)，1格宽

电路延迟：1刻[仅Java版]或2刻[仅基岩版], 输出脉冲长度：1刻

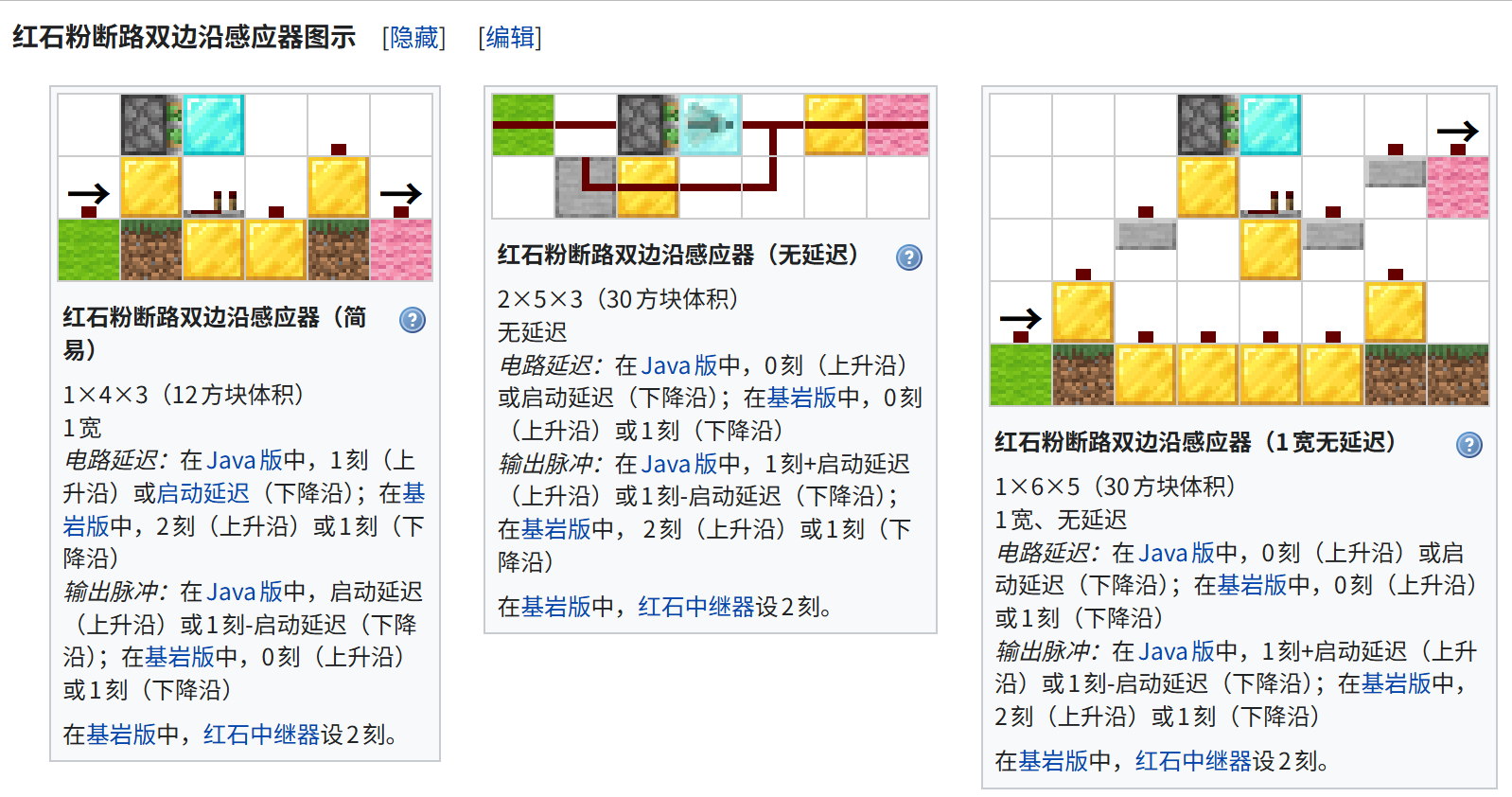

红石粉断路双边沿感应器

1. 简洁版集合了上升沿感应器和下降沿感应器的特点。在Java版中，瞬时版能够零延迟响应上升沿。

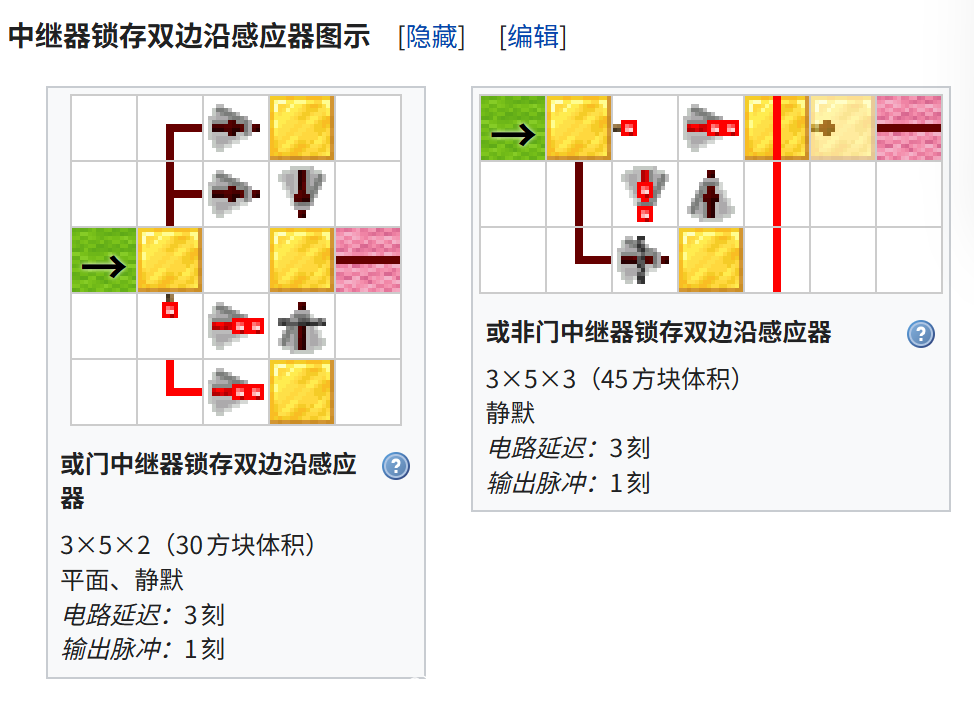

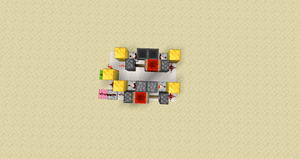

中继器锁存双边沿感应器

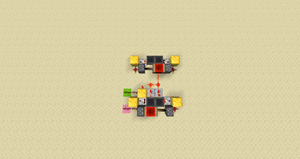

减法双边沿感应器

1. 减法双边沿感应器将比较器与ABBA电路结合，利用减法功能限制脉冲长度。

半连接双边沿感应器[仅Java版]

1. 在Minecraft中，当输入设备（如拉杆）状态变更时，输出端会立即生成一个持续时间为2.5刻的脉冲信号。

2. 具体来说，当拉杆的状态从关闭（OFF）切换到开启（ON）或相反时，红石粉会迅速响应，实时传递信号。

3. 此时，红石块的状态会变化为一个移动的活塞，而下方的活塞则会失去信号。

4. 紧接着，红石导体也会变为活动状态，连接到下面的信号源并发出信号。

5. 当上方的活塞完成了推动动作后，下方的半连接装置会被激活，进而将方块推出，完成推动过程，并切断信号。

6. 这种电路在状态从关闭到开启时的运行原理与上述过程相似。

侦测器

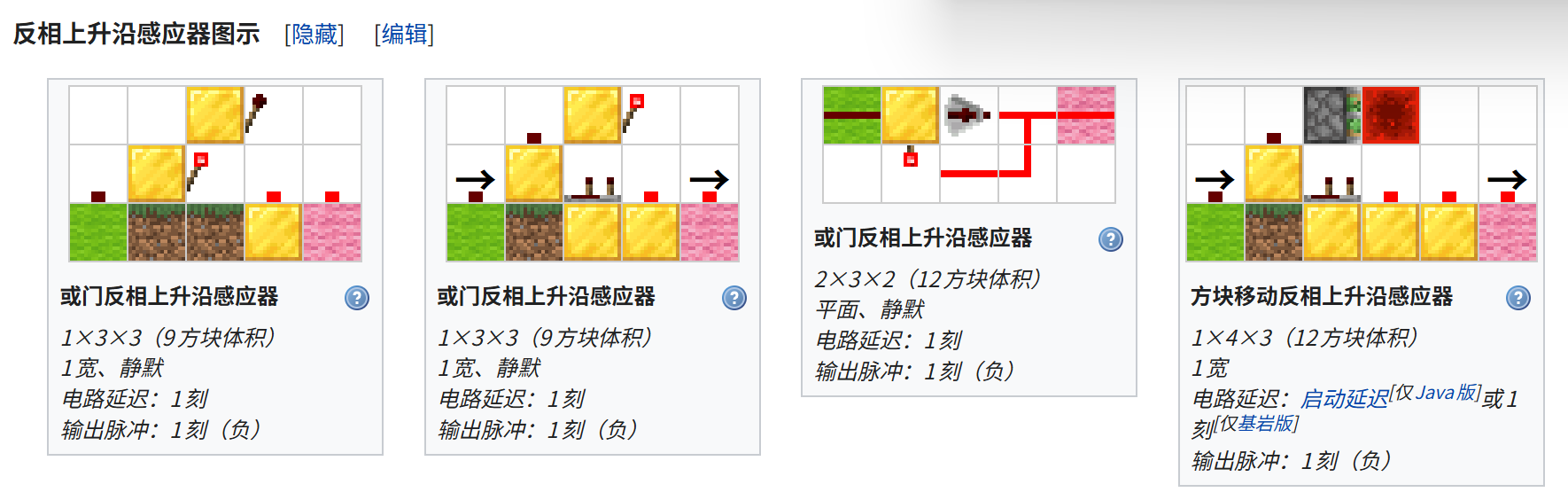

反相上升沿感应器

1. 反相上升沿感应器（Inverted Rising Edge Detector）在输入变为1的瞬间输出负脉冲。

或门反相上升沿感应器

1×3×3 (9方块)，1格宽，静音

电路延迟：1刻, 输出脉冲长度：1 to 3刻（负脉冲）

1. 或门反相上升沿感应器将当前输入与之间输入比较——如果当前为1，之前为0，则输出一个负脉冲。

方块移动反相上升沿感应器

1×4×3 (12方块)，1格宽，瞬时

电路延迟：启动延迟[仅Java版]或1刻[仅基岩版], 输出脉冲长度：1刻（负脉冲）

1. 本装置实质上是利用中继器抑制下降沿输出的方块移动双边沿感应器 。

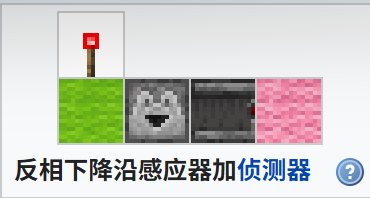

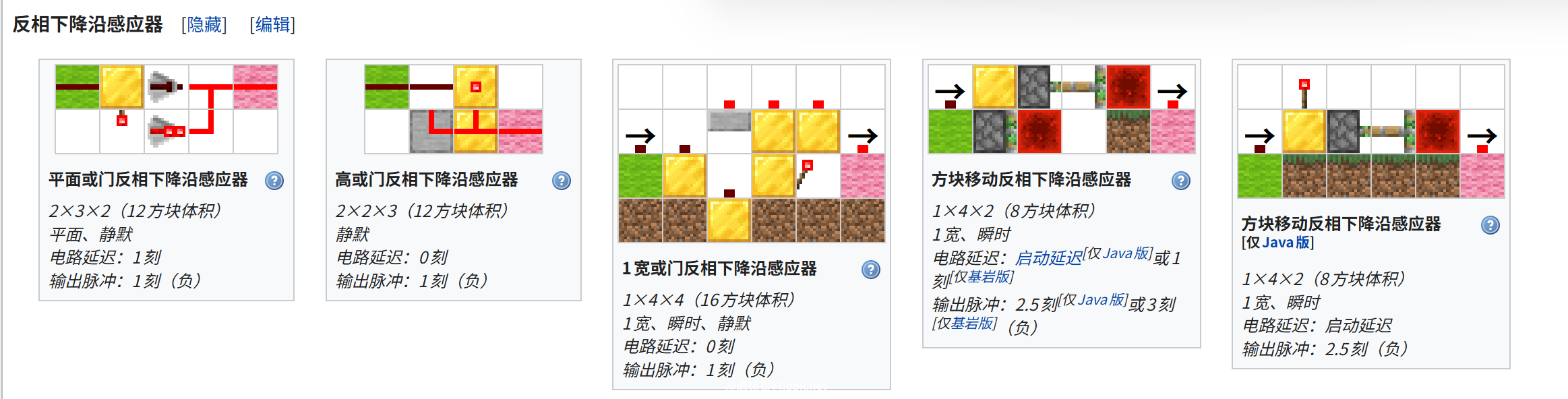

反相下降沿感应器

1. 反相下降沿感应器（Inverted Falling Edge Detector）在输入变为0的瞬间输出负脉冲。

或门反相下降沿感应器

1. 输入到输出有2条线路，两条线路的延迟巧妙配置，这样输入变为0瞬间，输出也会短时间内保持0。

方块移动反相下降沿感应器

1×4×2 (8方块)，1格宽，瞬时

在Java版中，电路延迟：启动延迟, 输出脉冲长度：2.5刻（负脉冲）

中继器锁存反相下降沿感应器

2×3×2 (12方块)，平面，静音

电路延迟：2刻, 输出脉冲长度：1刻（负脉冲）

1. 输入变为1时，输出中继器被锁存；输入变为0时，锁存取消，中继器会被其后的方块作用从而输出一个短负脉冲。

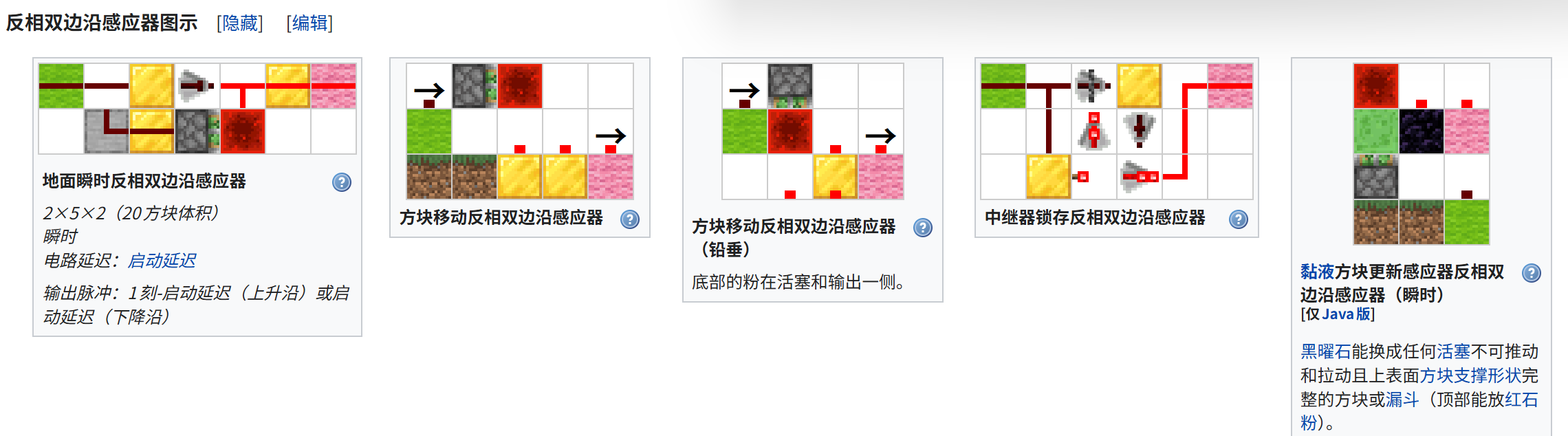

反相双边沿感应器

1. 反相双边沿感应器（Inverted Dual Edge Detector）在信号变化的瞬间输出一个负脉冲。

方块移动反相双边沿感应器

1×3×3 (9方块)，1格宽，瞬时

电路延迟：启动延迟[仅Java版]或1刻[仅基岩版], 输出脉冲长度：1.5刻（负脉冲）

1. 替代方案： 整个电路可以改为2格宽的平面配置：活塞、红石块及其移动轨迹可以与红石线同高度并列。

中继器锁存反相双边沿感应器

3×4×2 (24方块)，平面，静音

电路延迟：2刻, 输出脉冲长度：3刻（负脉冲）

1. 利用中继器锁存的时间探测信号边沿。

脉冲长度感应器

1. 在某些情况下，测量另一个电路输出脉冲的持续时间是十分必要的。
2. 这种需求尤其体现在需要判断脉冲长度是否超过或低于某个特定值时。
3. 这类电路可以用来进行摩尔斯电码的识别和解码。

长脉冲感应器(F)

2×6×3 (36方块体积)

静音

长脉冲感应器(G)

2×5×2 (20方块体积)

平面

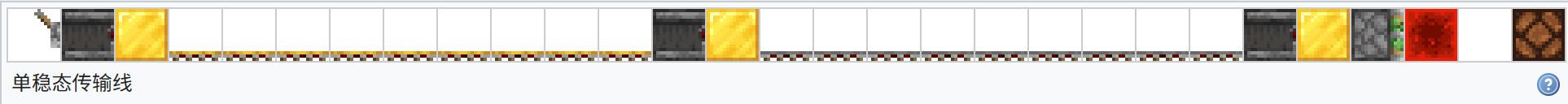

单稳态传输电路

侦测器链

1. 侦测器可以用于实现长链脉冲的传递功能。
2. 它可以侦测并激活多种元件，包括红石线、红石中继器、铁轨、激活铁轨、门、发射器、投掷器、栅栏门、漏斗、音符盒、活塞、动力铁轨、红石灯和活板门。
3. 这些元件可以与侦测器进行交替设置，以实现更复杂的电路设计。
4. 通常，侦测器通过充能红石导体或以半连接的方式激活其他组件。

铁轨更新链

1宽可并列

1. 脉冲信号通常走动力铁轨或激活铁轨。它们因为不互相影响可以叠得非常紧。

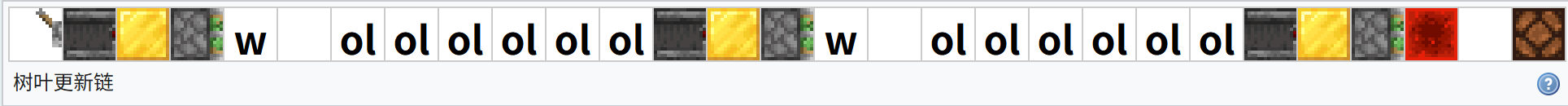

树叶更新链^[仅Java版]

1宽

1. “绿石”或“叶石”是一种依赖树叶与附近原木之间距离变化进行更新的机制。

2. 这种机制在上下信号传输方面具有特别的优势。

3. 当周围的树叶受到更新时，它们会在接下来的1个游戏刻内计算出到最近原木的距离。

4. 因此，树叶非常适合用于构建具有1游戏刻分辨率的延迟信号源。

脚手架更新链

1. 玩家可以通过调节脚手架的表面状态来发送信号。
2. 信号的传递范围是向上任意高度，而在水平方向上最多可以延伸六格。
3. 这种信号的传递方式与“绿石”的信号传输机制类似，每个游戏刻只能够传递一格的信号。

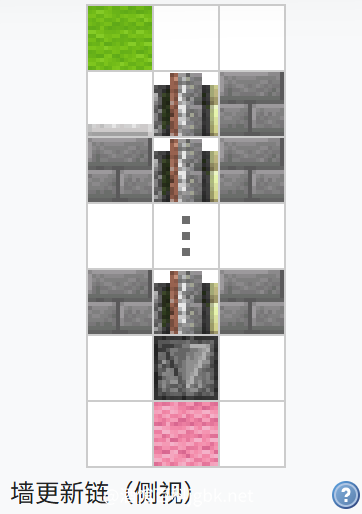

墙更新链

无视距离1刻，1宽可并列

1. 在《我的世界》中，当墙壁（例如圆石墙）通过与侧面的连接或断开时，信号会迅速传递至墙体下方及其本身。

2. 光滑的墙体需要能够从相对方向上连接两面墙（无论是否存在柱子）或其他方块。

3. 利用红石控制的活板门是切换墙体状态的一种有效方式。

4. 墙体通常呈现出两种稳态，但这两种状态之间的区别并不明显。

活塞线

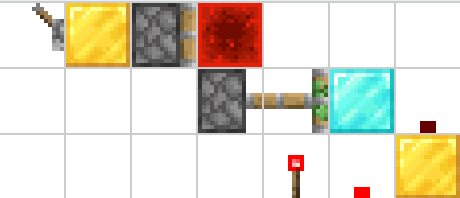

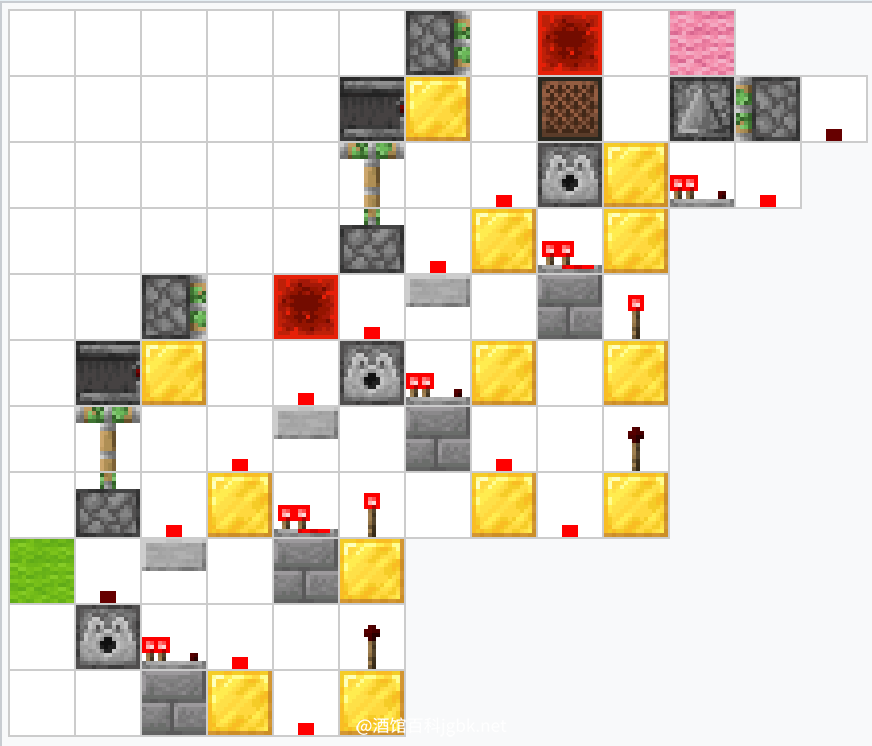

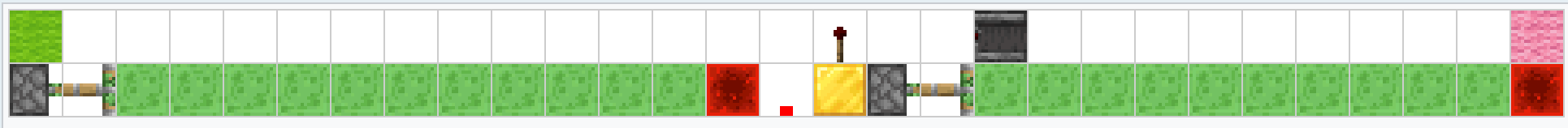

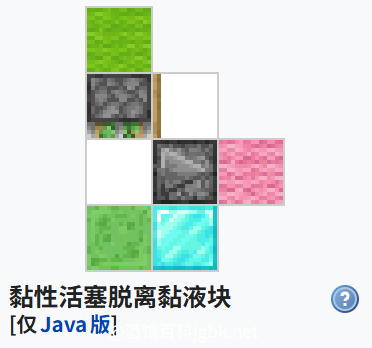

1. 活塞在Minecraft中可以用来推拉一系列方块。

2. 以下内容是针对Java版游戏的具体实现。

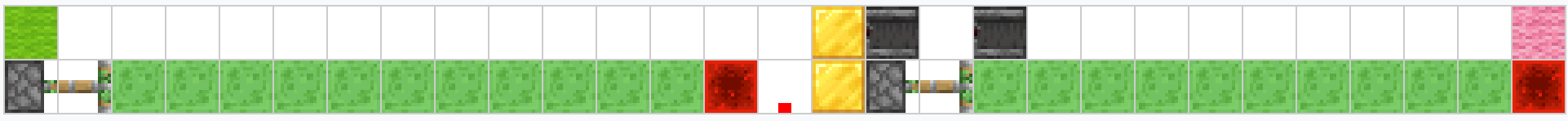

3. 此方案要求传输正脉冲，这意味着需要在输入NC更新后，短脉冲应在首次向右的侦测器发出信号之前结束。

4. 当侦测器被激活时，它会触发位于其左侧的活塞，而红石块则用于激活右侧的活塞。

5. 后续的方块则起到更新感应器的作用，使得向右的活塞在推动前面的方块时能够有效伸出。

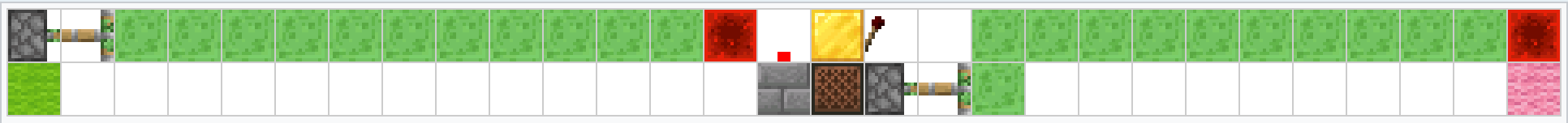

1. 此方案要求传递负脉冲，以确保第一个活塞能成功缩回。

2. 使用向右的黏性活塞将红石块拉回，这样可以停用下一个活塞，随后再通过红石火把或侦测器对其进行重新激活。

3. 当前方有多个方块需要被推动时，左侧的活塞或侦测器必须被更新，以便能够伸出并完成推送。

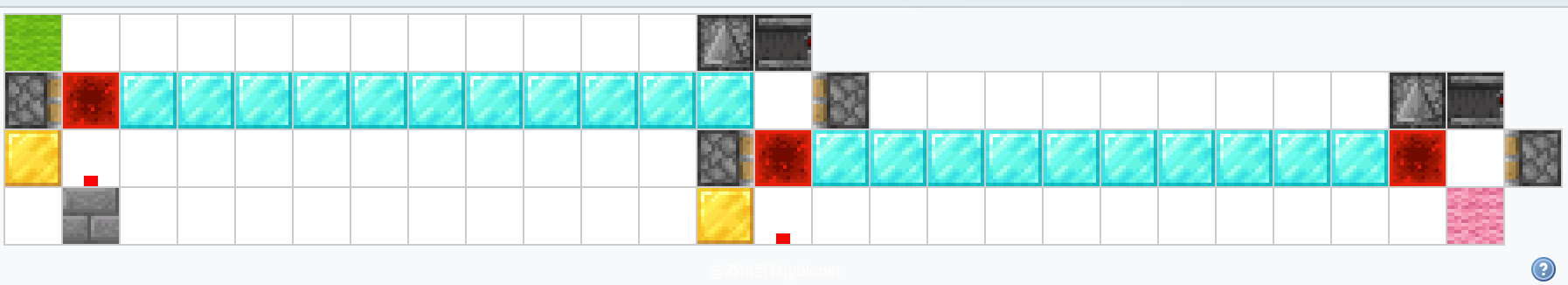

1. 下面的方案在第一个活塞受到NC更新时伸缩。
